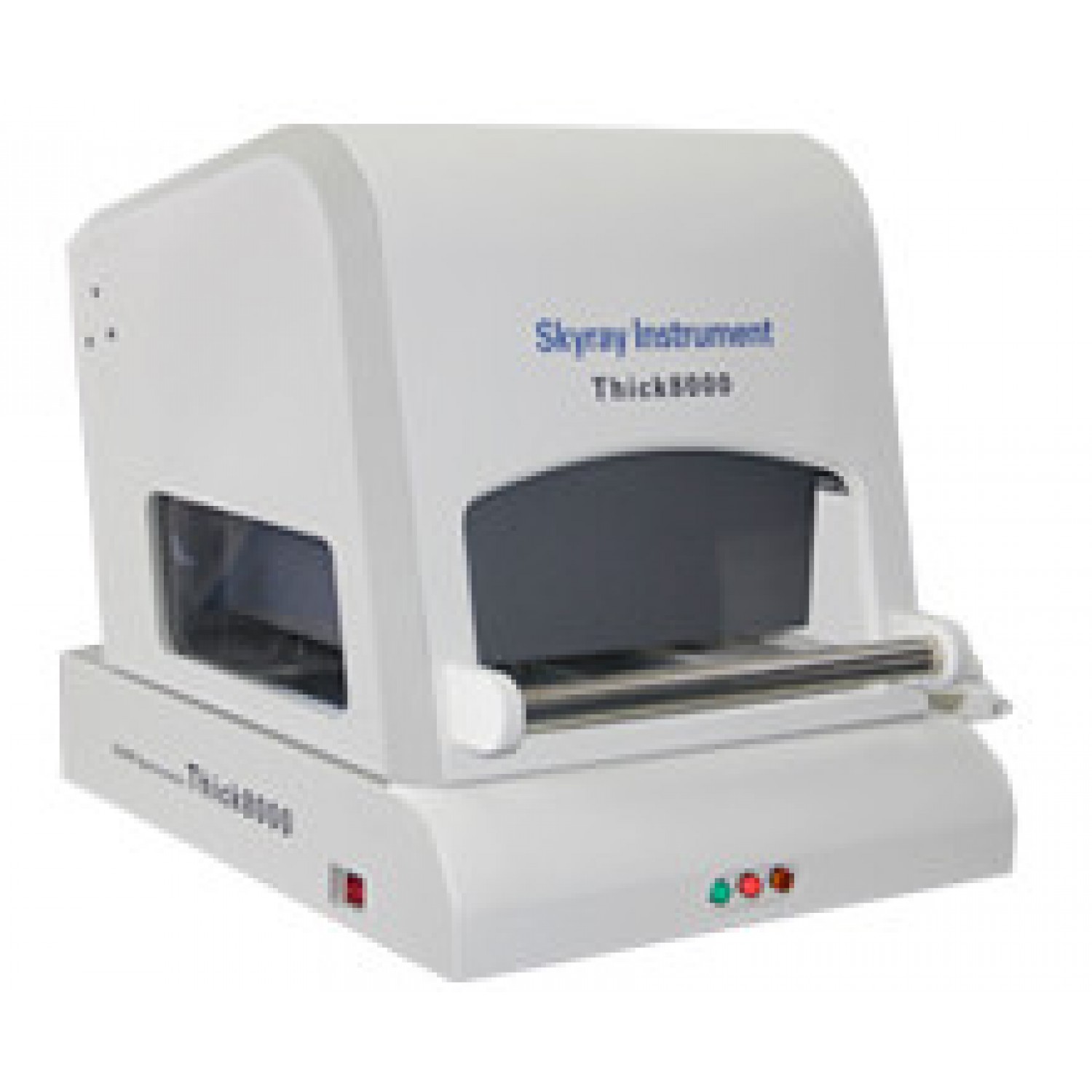

3D позициясы бар жабын бүріккіш қабат анализаторы Thick8000 энергия дисперсиялық спектрометрі

Thick8000 жабын қабатының анализаторы, энергия дисперсиялық спектрометрі, 3D позициясы бар Thick8000 жабын қабатының анализаторы, энергетикалық дисперсиялық спектрометр – бұл тұндырылған қабаттар мен жабындардың қалыңдығын өлшеу үшін арнайы әзірленген жоғары деңгейлі спектрометр. Ол металл жабындарының қалыңдығын, гальваникалық ванналар мен жабындардың құрамын және Au, Pt, Ag және т.б. шөгінділер мен жабындардағы бағалы металдардың мөлшерін өлшеу үшін кеңінен қолданылады.

Өнімділік мүмкіндіктері

• Нақты 3D платформа
• ДК қосылымы үшін LAN портын пайдалану
• CCD камерасы бар тамаша үлгіні бақылау жүйесі
• Кескінді анықтаудың кеңейтілген жүйесі
• Терең ойық үлгіні анықтау
• Автоматты ауысуға мүмкіндік беретін төрт микрофокус коллиматоры
• Бірқалыпты соқтығысуды болдырмау үшін қосарланған қорғаныс процедурасы
• Lжоғары сапалы детектор аймағының ажыратымдылығы, анықтау шектеулерін тиімді азайтады және сынақ дәлдігін жақсартады
• Автоматты интеллектуалды басқару режимі, тінтуірдің бір түймемен жұмысы
• Автоматты өзін-өзі диагностикалау және іске қосу кезінде қалпына келтіру
• Платформа қақпақты ашқаннан кейін Z осі бойымен созылады және көтеріледі
• Платформа қақпақты жапқаннан кейін Z осі бойымен тартылады және төмендейді және автофокус функциясы іске қосылады
• Сынақ нүктелері үлгінің толық немесе жергілікті кескінінде тінтуірді басу арқылы таңдалады
• Тестілеуді бастау, нәтижелерді алу және көрсету үшін Сынақ түймесін басыңыз

Техникалық сипаттамалар

• Аналитикалық ауқым: S - U
• Қаптау қалыңдығы: әдетте орташа 20 мм (материалдан материалға қарай өзгереді)
• Қайталану мүмкіндігі: 0,1%
• Тұрақтылық: 0,1%
• SDD детекторы: ажыратымдылығы 135 eV
• Мониторинг үлгісі: екі өнеркәсіптік HD камерасы (жалпы көрініс және жергілікті көрініс)
• Коллиматор: 0,3 x 0,05 мм, Ф0,1 мм, Ф0,2 мм және Ф0,3 мм
• Өлшемі: 690(В) x 575(D) x 660(H) мм
• Камера өлшемі: 520(В) x 395(D) x150(H) mm
• Жұмыс ылғалдылығы: <70%
• Жұмыс температурасы: 15 ~ 30 °C

Стандартты конфигурация

• 3D орналасуымен үлгі камерасын ашу
• Лазерлік позициялау құрылғысы
• Органикалық шыныдан қорғаныс
• Кремний диффузоры детекторы
• Сигналдарды анықтау электроникасы
• Жоғары вольтты қоректендіру блогы
• рентген түтігі
• Биіктік сенсорлары
• қорғаныс сенсоры

қолданбасы

Алтын, платина, күміс, басқа бағалы металдар және әртүрлі зергерлік бұйымдар үшін жабын мазмұны мен қалыңдығын талдау. Металл жабынының қалыңдығын, гальваникалық жабынның құрамын және жабын құрамын анықтау. Негізінен асыл металдарды талдау және зергерлік бұйымдарды өңдеу салаларында қолданылады; банк ісі, зергерлік бұйымдарды сату және гальваника өнеркәсібі.
