Бөлшектердің мөлшері және молекулалық салмақ анализаторы NS-90

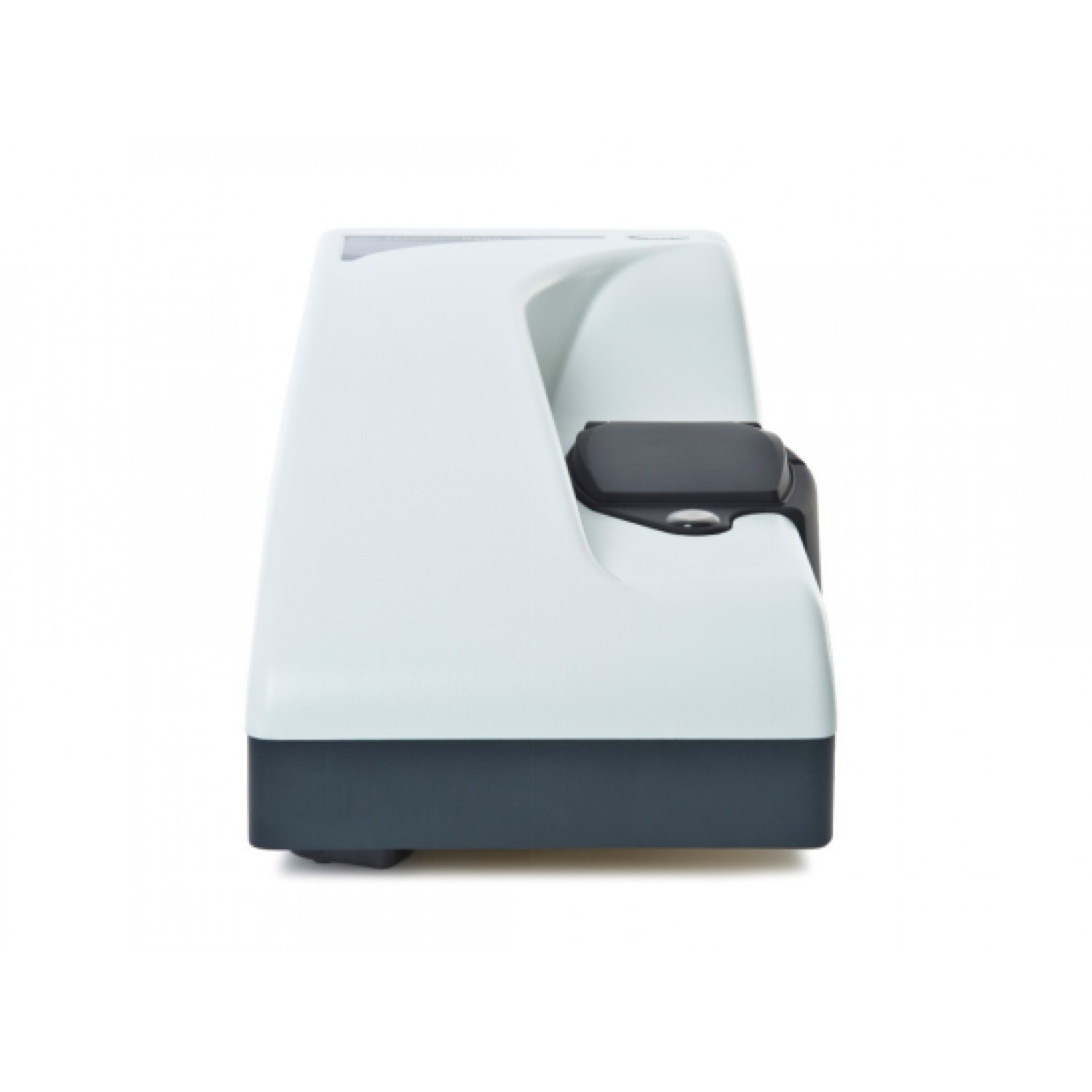

NS-90 Бөлшектердің өлшемі және молекулалық салмақ анализаторы
Мақсаты: NS-90 нанобөлшек өлшемі анализаторы нанобөлшектерді сипаттаудың үнемді технологиясы болып табылады. Бұл бөлшектердің өлшемін өлшеу сезімталдығы мен 90 градустық шашырау бұрышын қажет ететін қолданбаларға жарамды. Құрал эмульсияларды, суспензияларды, ақуыздарды және басқа үлгілерді талдау үшін жарамды.
NS-90 нанобөлшек өлшемі анализаторы 2014 жылы TopSizer жоғары өнімді лазерлік бөлшектер өлшемі анализаторын сәтті іске қосқаннан кейін арнайы әзірленген жетекші нанометрлік масштабтағы бөлшектер өлшемі анализаторы болып табылады. Ол Malvern және Panalytical компаниясының бөлшектерді сипаттаудың озық технологиясын енгізуді және нарықтық қолдану сипаттамаларын пайдаланушы қажеттіліктерімен біріктіруді жалғастыруда. Құрал бөлшектер мен молекулалық өлшемдерді өлшеу үшін 90 градустық динамикалық жарық шашырау технологиясын, сондай-ақ ақуыз мен полимердің молекулалық салмағын өлшеу үшін статикалық жарық шашырауын пайдаланады. Көптеген отандық брендтер тек көшкін фотодиодты (APD) детекторын пайдаланады, ол фотокөбейткіш түтік (PMT) детекторына қарағанда әлдеқайда сезімтал. Ол сонымен қатар ішкі температураны бақылаудың дәл технологиясымен біріктірілген жоғары сапалы He-Ne газ лазерін пайдаланады. Жабық циклды жарық жолы және кеңейтілген бағдарламалық қамтамасыз ету алгоритмі деректердің қайталануын, дәлдігін және 0,3 нм төменгі сынақ шегін қамтамасыз етеді. Сонымен бірге ол стандартты SOP жұмысын қолдайды, сондай-ақ пайдаланудың қарапайымдылығы үшін өлшеу деректерін интеллектуалды бағалауды қолдайды.
Жұмыс принципі:
Динамикалық жарық шашырау технологиясы:
NS-90 нанобөлшек өлшемі анализаторы бөлшектер мен молекулалық өлшемді өлшеу үшін жарықтың динамикалық шашырау технологиясын пайдаланады.
Сұйықтардағы бөлшектердің кездейсоқ броундық қозғалысы олардың айналасында еріткіш молекулалары соқтығысқанда пайда болады. Сұйықтықта ұсақ бөлшектер үлкен бөлшектерге қарағанда жылдамырақ қозғалады. Бұл қозғалыс барлық уақытта болады, сондықтан қысқа уақыт аралығында үлгінің қозғалысының «суретін» түсірсек, біз бөлшектің қаншалықты қозғалатынын көріп, оның өлшемін есептей аламыз. Сонымен қатар, егер орын ауыстыру аз болса және бөлшектердің позициялары жақын болса, үлгідегі бөлшектердің өлшемі үлкен болады; керісінше, егер орын ауыстыру үлкен болса және бөлшектердің орналасуы айтарлықтай өзгеретін болса, үлгідегі бөлшектердің өлшемі кішірек болады. Динамикалық жарық шашырауы (DLS), сондай-ақ фотондық корреляциялық спектроскопия (PCS) ретінде белгілі, диффузия жылдамдығы мен бөлшектердің өлшемі арасындағы қатынасты пайдалана отырып, бөлшектердің өлшемін өлшеу үшін қолданылады.
NS-90 нанобөлшек өлшемі анализаторы 90 градустық динамикалық жарық шашырау технологиясын пайдаланады. Үлгідегі бөлшектердің броундық қозғалысы нәтижесінде пайда болатын шашыраңқы жарық қарқындылығының ауытқуын өлшеу үшін фотоэлектрлік детекторды пайдаланады. Содан кейін ол сандық коррелятор арқылы корреляциялық функцияны алады және ең соңында Стокс-Эйнштейн теңдеуін пайдаланып бөлшектердің өлшемі мен таралуын есептейді. Бұл әдіспен өлшенетін қатты шардың диаметрі өлшенген бөлшектермен бірдей жылдамдықпен шашыраған қатты шардың диаметрі болып табылады.
Статикалық жарық шашырау технологиясы:
NS-90 нанобөлшек өлшемі анализаторы ақуыздар мен полимерлердің молекулалық салмағын өлшеу үшін статикалық жарық шашырау (SLS) технологиясын пайдаланады. Жарықтың статикалық шашырауы ерітіндідегі молекулаларды сипаттаудың инвазивті емес әдісі болып табылады.
Динамикалық жарық шашырауына ұқсас, лазер үлгідегі бөлшектерді сәулелендіргенде, бөлшектер барлық бағытта шашырап кетеді. Дегенмен, динамикалық жарық шашырауынан айырмашылығы, статикалық жарық шашырауы белгілі бір уақыт аралығында шашыраңқы жарықтың уақыт бойынша орташа қарқындылығын өлшейді. Уақыт бойынша орташа жарық қарқындылығы сигналдың динамикалық өзгеруін уақыт бойынша көрсете алмайтындықтан, бұл «статикалық жарық шашырауы» деп аталады.

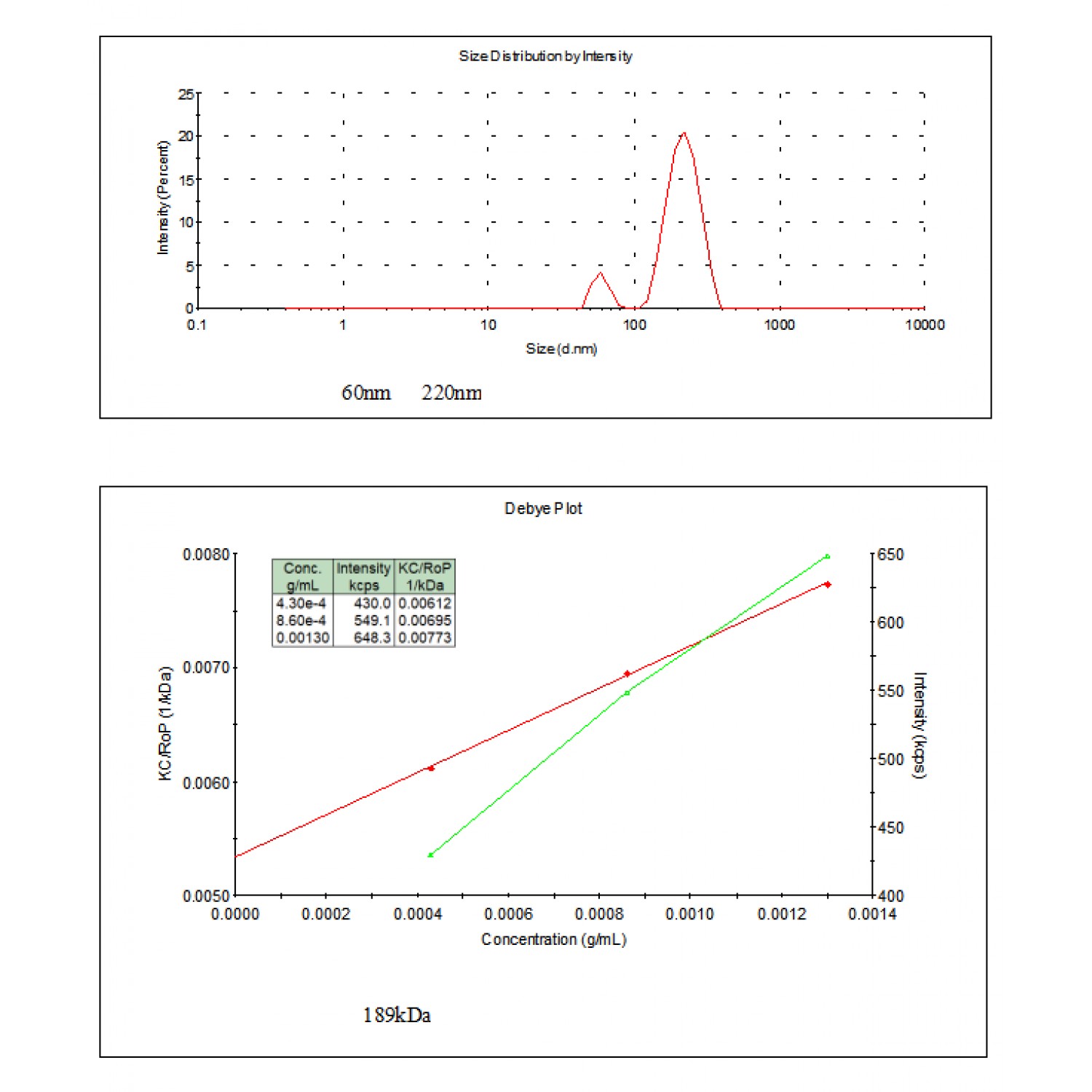

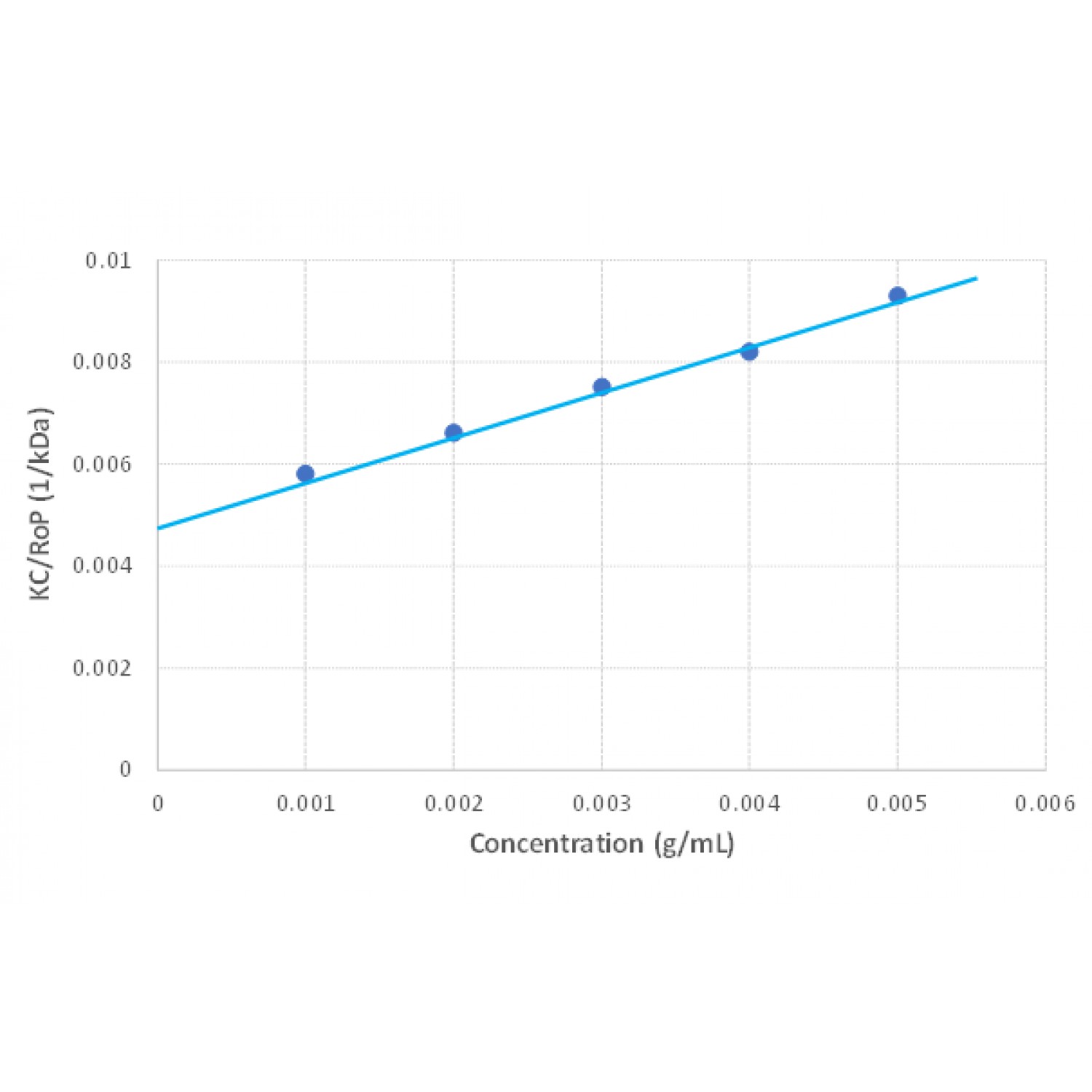

Бөлшектер шығаратын шашыраған жарықтың қарқындылығы орташа молекулалық масса мен бөлшектер концентрациясының квадратына пропорционал болғандықтан, белоктар мен полимерлердің молекулалық массасын жарықтың статикалық шашырауы арқылы анықтауға болады. Бұл өлшеу әдісінде әртүрлі концентрациясы бар үлгілер сериясының шашыраңқы жарық қарқындылығы (kC/R) өлшенеді және Дебай графигін алу үшін стандартты заттар (мысалы, толуол) шығаратын шашыраған жарық қарқындылығымен салыстырылады. Дебай диаграммасындағы сәйкестік сызығының еңісі екінші вирустық коэффициент (A2), ал нөлдік концентрацияға дейін созылатын сәйкестік сызығының мәні орташа молекулалық салмақтың (1/МВт) кері шамасы болып табылады. Молекулярлық массаның өлшем бірлігі - Дальтон немесе г/моль.
Типтік қолданбалар:
Химиялық өнімдер: силикагель, латекс, металл коллоид, пигмент, сия, тонер, керамика.
Косметика, жылтырату агенттері, тамақ және ауылшаруашылық химикаттары және басқа эмульсия өнімдері.
Фармацевтика өнеркәсібі: май эмульсияларының, инъекциялардың, микрокапсулалардың, моноклоналды антиденелердің және иммуноглобулиндердің түйіршіктігі. Протеин мен полимер өлшемін өлшеу
Техникалық параметрлер:
Бөлшек өлшемі
Өлшеу диапазоны:
0.3 - 5000 нм (үлгіге байланысты)
Өлшеу принципі
Жарықтың динамикалық шашырау әдісі
Анықтау бұрышы
90 градус
Қайталану мүмкіндігі
<1% (NIST латекс стандарты)
Ең аз үлгі көлемі:
20 мл
Ең аз концентрация Үлгі мәні
0,1 мг/мл (үлгіге байланысты)
Молекулалық салмағы
Молекулалық салмақты өлшеу диапазоны
<1000 – 2 x 107 Иә, гидродинамикалық диаметр бойынша (динамикалық жарық шашырауы)
Молекулалық салмақты өлшеу диапазоны
<10,000 – 2 x 107 Иә, Debye диаграммасы бойынша есептелген (статикалық жарық шашырауы)
Өлшеу принципі
Динамикалық жарық шашырауы, статикалық жарық шашырауы
Ең аз үлгі көлемі
20 мл (3-5 мл қажет) үлгі концентрациясы)
Жүйелік жабдық
Лазер көзі
Тұрақтылығы жоғары He-Ne лазері, толқын ұзындығы 633 нм, қуаты 4 мВт. Елу мВт, 532 нм қатты күйдегі лазерлер де қол жетімді.
Laser қауіпсіздігі
1-санат, CDRH және CE сәйкес
Detector
Көшкін фотодиод (APD) детекторы, QE> 50%
Коррелатор
Үлгілеу уақыты 25 – 8000 с, 4000 арна
Конденсацияны басқару
Құрғақ ауа тазарту
Температураны реттеу диапазоны
0 - 90 C (120 C дейін (міндетті емес)
Температураны басқару дәлдігі
±0,1 C
Компьютер конфигурациясы
Intel Core 2 Duo, 4 ГБ жад, 160 ГБ қатты диск сыйымдылығы, экран ажыратымдылығы 1440 * 900, 32 бит және одан жоғары
Операциялық жүйе
Windows 7 Pro (32бит/64бит), Windows 10 (64бит)
Компьютер интерфейсі
USB 2.0
Power
AC 240В, 50Гц
Power
max 100 W
Өлшемдері
320мм*600мм*260мм(W*D*H)
Салмағы
21 кг
Жұмыс ортасы
Температура диапазоны
10 - 35
Қоршаған ауа ылғалдылығы
10 - 90% конденсацияланбайды
Өнімділік сипаттамалары:
Жетілдірілген оптикалық дизайн
KeNS-90 еуропалық-американдық нанобөлшек өлшемі анализаторы динамикалық жарық шашырауы мен статикалық жарық шашырау технологияларын біріктіреді. Жарықтың динамикалық шашырауы бөлшектер мен молекулалық өлшемдерді өлшеу үшін қолданылады, ал статикалық жарық шашырауы белок пен полимердің молекулалық салмағын анықтау үшін қолданылады. Бұл технология бүкіл жүйенің тұрақтылығын талап етеді және жоғары дәлдік пен қайталанымдылықты қамтамасыз ету үшін әрбір дизайн элементі оңтайландырылған болуы керек.
NS-90 ластануды болдырмау үшін жабық оптикалық жолмен жасалған. Алгоритмде Mie теориясы қолданылады.
Функционалды бағдарламалық құрал пайдаланушының өзара әрекеттесуін оңтайландырады.
Стандартты операциялық процедуралар (SOPs) әдеттегі өлшемдерді жеңілдету үшін жасалған; әртүрлі үлгілер үшін оңтайлы параметрлерді автоматты түрде конфигурациялау; Коллимациясыз, түзетусіз немесе техникалық қызмет көрсетусіз қарапайым жұмыс; және деректер есептерінің сапасын автоматты түрде анықтайтын интеллектуалды.
Жоғары өнімділік детекторы
Жоғары тиімді көшкін фотодиодты детекторы (APD) фотокөбейткіш түтікке (PMT) қарағанда әлдеқайда жоғары сезімталдықты ұсынады. Құны жоғары, бірақ оңтайлы сынақ өнімділігіне кепілдік беріледі.
Зерттеу цифрлық корреляторы
Жоғары жылдамдықты сандық корреляторды, 4000 арнаны пайдаланып, іріктеу уақыты небәрі 25 нс құрайды.
Тұрақты лазер көзі және оптикалық жүйе
Деректердің қайталануын қамтамасыз ету үшін қуаты 4 мВт жоғары тұрақты 633 нм He-Ne газ лазері пайдаланылады. 50 мВт, 532 нм қатты күйдегі лазерлерді стандартты 633 нм лазерлер анықтай алмайтын үлгілер үшін де пайдалануға болады. Лазерлік аттенюаторды 300 000:1 динамикалық диапазонында автоматты түрде реттеуге болады.
Дәл ішкі температураны басқару жүйесі.
Тәуелсіз айналым температурасы реттегішін 0-90°C аралығында ерікті түрде орнатуға болады. Оның басқару дәлдігі 0,1°C жетеді, бұл жоғары қайталану мүмкіндігін қамтамасыз етеді. Ол сондай-ақ 120 ° C температураны реттейтін резервуармен жабдықталуы мүмкін.
Бағдарламалық қамтамасыз ету функциялары:
1. Жетілдірілген бағдарламалық жасақтама технологиясы мен интерфейсті пайдалану арқылы жұмыс оңай.
2. Толық автоматтандырылған орнату және өлшеу: Құралдарды үлгі пулының орналасуын, деректерді жазуды, талдауды және нәтижелерді қамтитын қарапайым оқулықпен конфигурациялауға болады.
3. Деректердің сәйкестігі мен қайталануын қамтамасыз ету үшін стандартты операциялық процедураларды (SOPs) сақтаңыз.
4. Өлшеу деректерін толық бағалау: Құралдың бағдарламалық құралы сынақ шарттарына негізделген деректер есебінің сапасын автоматты түрде бағалай алады.
5. Есепті басып шығару немесе экранда көрсету оңай; есеп құрастырушысын пайдаланып, көрсетілген орындағы графика мен енгізу параметрлерін таңдау арқылы әртүрлі есептерді әртүрлі қажеттіліктерге сай теңшеуге болады.
6. Деректерді оңай салыстыру үшін үлгі деректер мен нәтижелер өлшем файлында сақталады.
7. Деректерді талдау: Деректер графиктер немесе кестелер түрінде беріледі. Тарату алгоритмі монодисперсті үлгілерді, кең таралған үлгілерді және көпмодты үлгілерді қоса алғанда, әртүрлі үлгілер үшін қолайлы.
