"FlatScan 27" портативті рентгендік теледидар жүйесі

Мақсат

Қаруды, есірткіні және жарылғыш құрылғыларды анықтау үшін әртүрлі заттардың, багаждың, жүктердің, сәлемдемелер мен көліктердің ішкі мазмұнын жылдам, радиациялық қауіпсіз рентгендік тексеруге, сондай-ақ үй-жайлардағы жасырын заттар мен салынған құрылғыларды (қабырғалар, жиһаздар, кеңсе жабдықтары және байланыс құралдары) іздеуге арналған. Далалық жағдайларда ақауларды анықтау үшін пайдалануға болады.
Бұл жүйені кеден қызметтері, қауіпсіздік қызметтері, ФСБ, ФСО, Ішкі істер министрлігі, Ресейдің УГНК жедел қызметтері және қауіпсіздікпен айналысатын басқа да кәсіпорындар пайдаланады.

• Қоғамдық орындарда орналасқан күдікті заттарды бағалау (қаруды, жарылғыш құрылғыларды және т.б. анықтау)
• Жылжымалы кедендік тексерулерді жүргізу.
• Тұрақты рентгендік теледидар жүйелерімен сканерлеуге болмайтын үлкен нысандарды тексеру.
• Бұзбайтын бақылау (мысалы, дәнекерлеу жігін тексеру) қосылымдары саласында қауіпсіз өнеркәсіптік пайдалану).

Мүмкіндіктер

J3TAG28Кірістірілген батареясы бар XX-сәулелік блок.
• Ноутбук арқылы кернеу мен токты басқару.
• Қол жету қиын жерлерде орналасқан нысандарды сканерлеуге қабілетті жұқа рентгендік детектормен (қалыңдығы 52 мм) жабдықталған.
• Кескінді жоғары сапалы жіберуді қамтамасыз етеді.
• Жоғары ену қабілеті бар (120 кВ, 1 мА 30 мм болатқа дейін).
• Сканерлеуді баяулату мүмкіндігі бар.
• Қарапайым және пайдалану оңай.

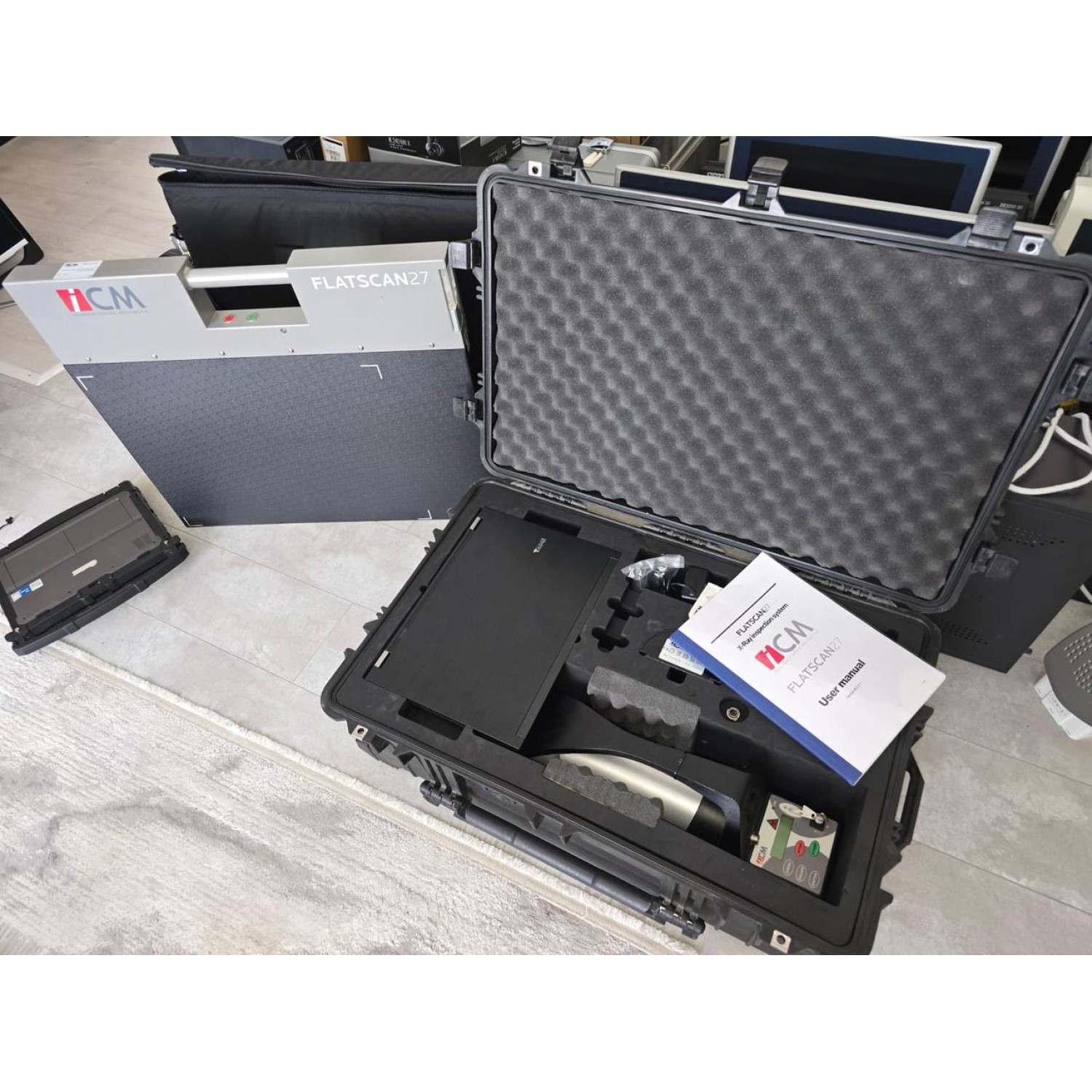

Flat Scan 27 жүйелік бума.

• Жоғары сапалы, берік оқшауланған рентгендік детектор.
• Ноутбук.
• Портативті рентген аппараты CP120 немесе CP160.

Опциялар:

• Ажыратымдылығы: 200 микрон (2048 пиксель) 400 микрон (1024 пиксель)
• X-сәулелік машина: 160 кВ 0,5 мА
• Сымсыз тарату күшейткіштері: ауқымды ұлғайту немесе "мақсатсыз" процесс.
• Сымсыз байланыс.
• Бейнелеу станциясы: Toughbook
• Бүкіл жинаққа арналған көп функциялы зарядтағыш.
• Трипод.
• Рентгендік детекторға, рентген аппаратына және ноутбукке арналған қораптар.

Техникалық сипаттамалар

J3TAG176Жұмсақ ноутбук

Ажыратымдылығы	800 микрон, (512 пиксель)
Penetration	Кем дегенде 25 мм болатқа (CP120)
Connection	Сымсыз
Power	Батареялар
Толық зарядталған батареядағы түсірілімдер саны	Кемінде 80 кескін өлшемі
рентгендік детектор
түрі	L сызықтық PIN диод массиві
ажыратымдылығы	800 микрон (512 пиксель)
Динамикалық радиус әрекеттері	4096 (12-бльт)
Сканерлеу аймағы	560x400мм.
Желі сканерлеу жылдамдығы	6 м/мин бастап 0,5 м/мин дейін
Рентгендік детектор сәулелерінің өлшемдік сипаттамалары
Детектордың сыртқы өлшемдері	720 x 623 x 50 мм
Салмағы	8 кг-нан аз
Алынған кескіндерді қабылдаушы
Түрі
Климаттық жағдайлар
Жұмыс температурасы	0 °C - +40 °C
Сақтау температурасы (Салыстырмалы ылғалдылық кезінде: 95%-дан көп емес	-40 ° - +80 °С



арасындағы 1 мА арасындағы 1 мА

	CP120	CP160
Түрі:	Тұрақты потенциал
X-сәуле дозасы, 1 фут	1000 mSv/s	4000 mSv/s
Максималды қуат /1 жарғанат:	5-6 мин үздіксіз рентгендік генерация (3 секундтық экспозициямен 120 суретке дейін)
Максималды kV	120 кВ (реттелетін кВ: 40 - 120 )	160 кВ (реттелетін кВ: 60 - 160 )
Максимум mA	1,5 мА, 40 және 80 кВ арасындағы 0,5 мА қадаммен реттеледі 81 және 120 кВ	1,5 мА, 60 және 110 кВ арасындағы 0,5 мА қадаммен реттеледі 111 және 160 кВ
Экспозиция уақыты	1 секундтан 99 секундқа дейін реттеледі
Ескерту уақыты	0 секундтан 99 секундқа дейін реттеледі
Максималды ену	30 мм болат	40 мм болат
Кепілдендірілген ену	25 мм болат	35 мм болат
Фокальды нүкте өлшемі	0,25 x 0,50 мм	0,20 x 0,40 мм
Түтіктің қызмет ету мерзімі	Шексіз
2 батарея (1 қосалқы)	Никельмен қапталған – кадмий 36 В 600 мАч
Салмағы:	6,5 кг	7 кг
Сәулелендіру бұрышы:	60° x 52°	60° x 40°

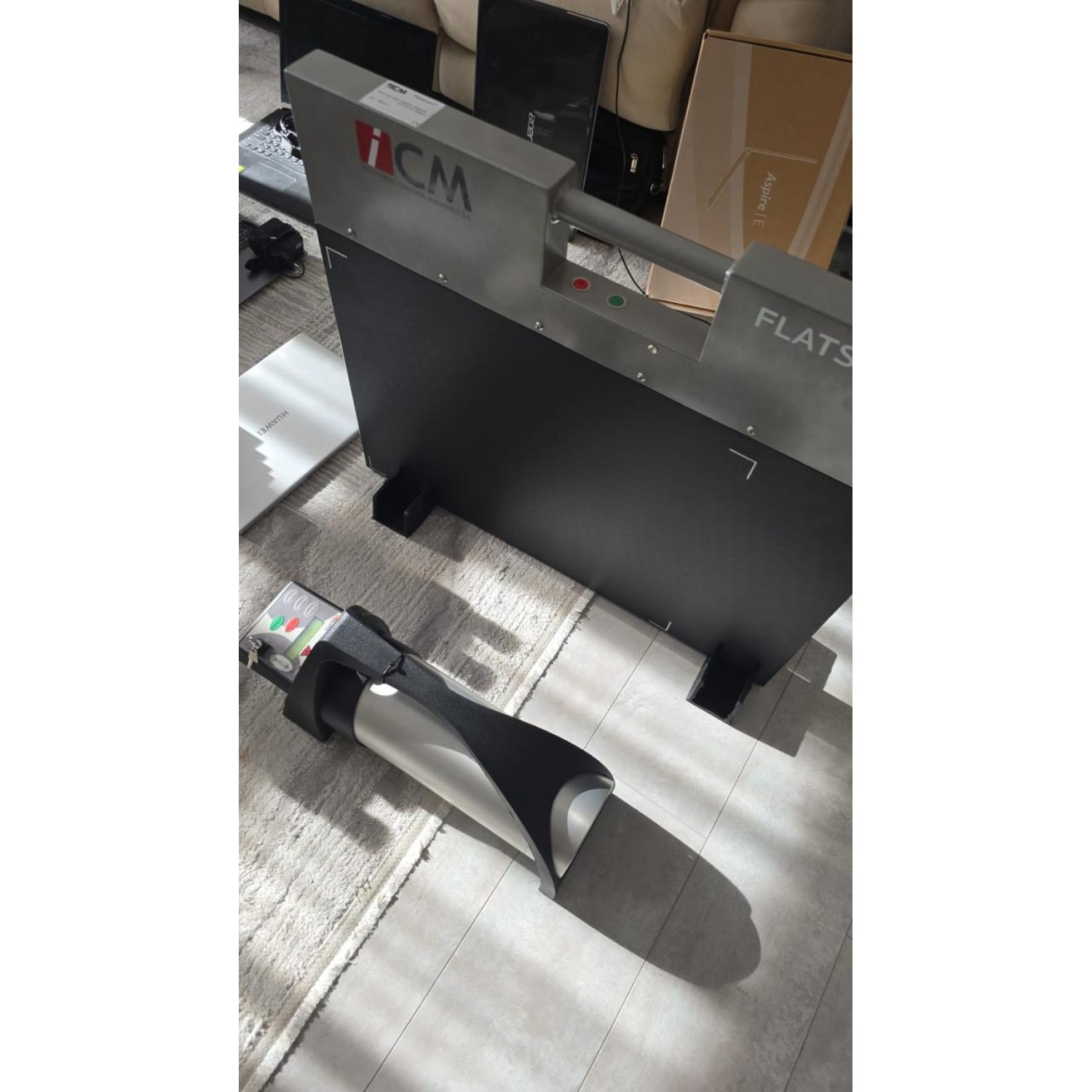

X-сәулелік детектор

Flat Scan 27 портативті рентгендік теледидар жүйесі қол жеткізу қиын жерлерде орналасқан нысандарды сканерлеуге қабілетті жұқа рентгендік детектормен (қалыңдығы 52 мм) жабдықталған. Детектордың ерекше сезімталдығы, 800 микронға дейінгі ажыратымдылығы (200 микрон детектор опциясы), сканерлеуді баяулату мүмкіндігі және жоғары енумен (120 кВ, 1 мА болат 30 мм-ге дейін) жоғары кескін сапасын қамтамасыз етеді.

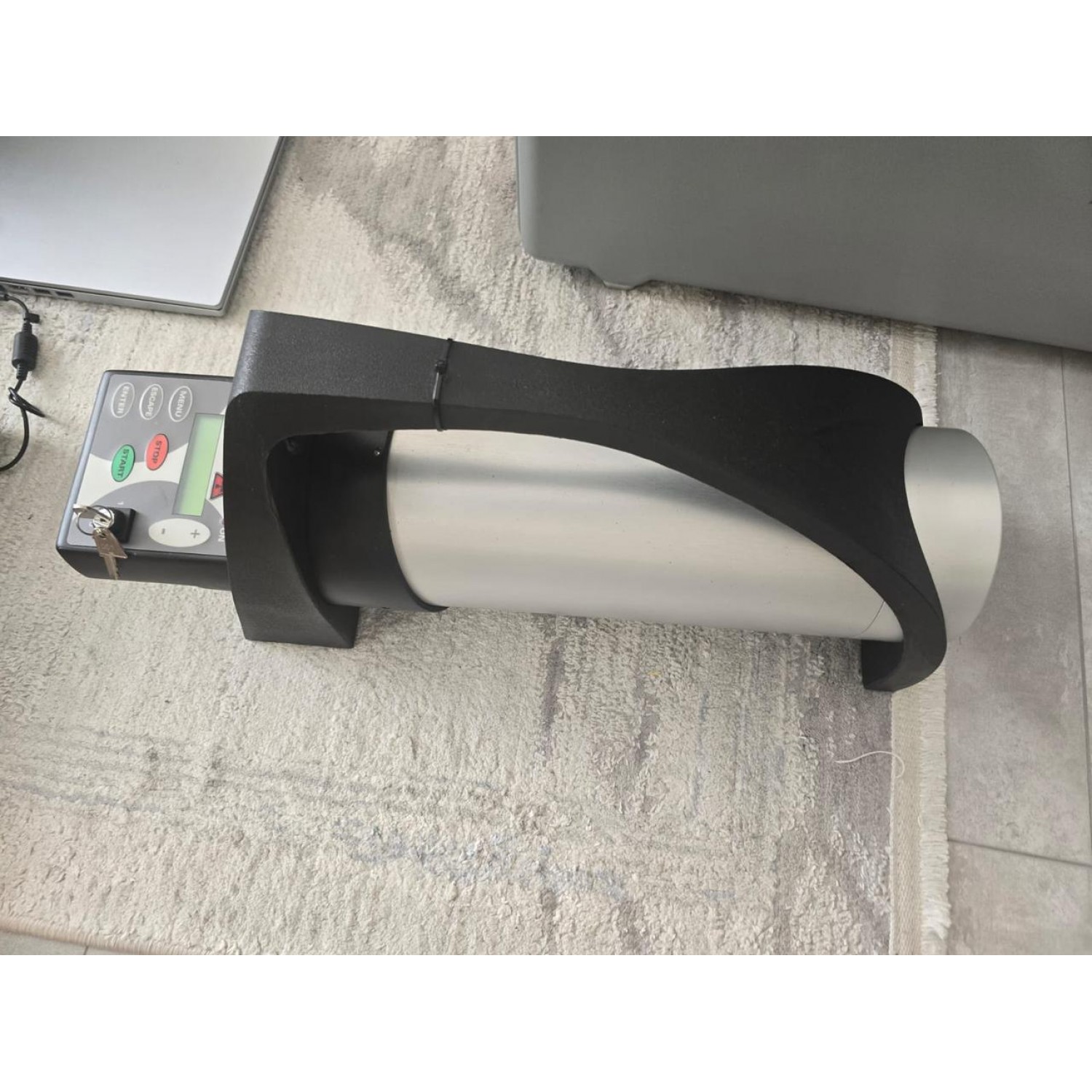

CP120 және CP160 рентгендік қондырғылары

CP120 және CP160 нарықтағы ең озық портативті рентген қондырғылары болып табылады. Олар 36 В тұрақты ток батареяларында жұмыс істейді және олардың тұрақты потенциалдық қуаты тұрақты, енетін және жоғары контрастты сәуле шығарады. Фокустық шағын блок - Прожектор кескін анықтығын жоғалтпай 5 есе ұлғайтуды қамтамасыз етеді.

Кернеу мен токты реттеу мүмкіндігінің арқасында рентген сәулесінің сапасын әрбір күдікті нысанға бейімдеуге болады. Кең сәуле бұрышы рентген қондырғысын рентгендік детекторға жақын орналастыруға мүмкіндік береді, осылайша бүкіл жүйенің ену қуатын арттырады.

Бағдарламалық қамтамасыз ету

Оператор келесі стандартты процесс операцияларының барлығын таңдай алады: ақ-қара реверс, жалған түс, ұлғайту, күшті ұлғайтылған контраст көрінісі және ең пайдалы әрекет, прогрессивті терең ену жұмыстары үшін барлық CP120 және CP160 параметрлерін өзгерту мүмкіндігі.

Қос энергия

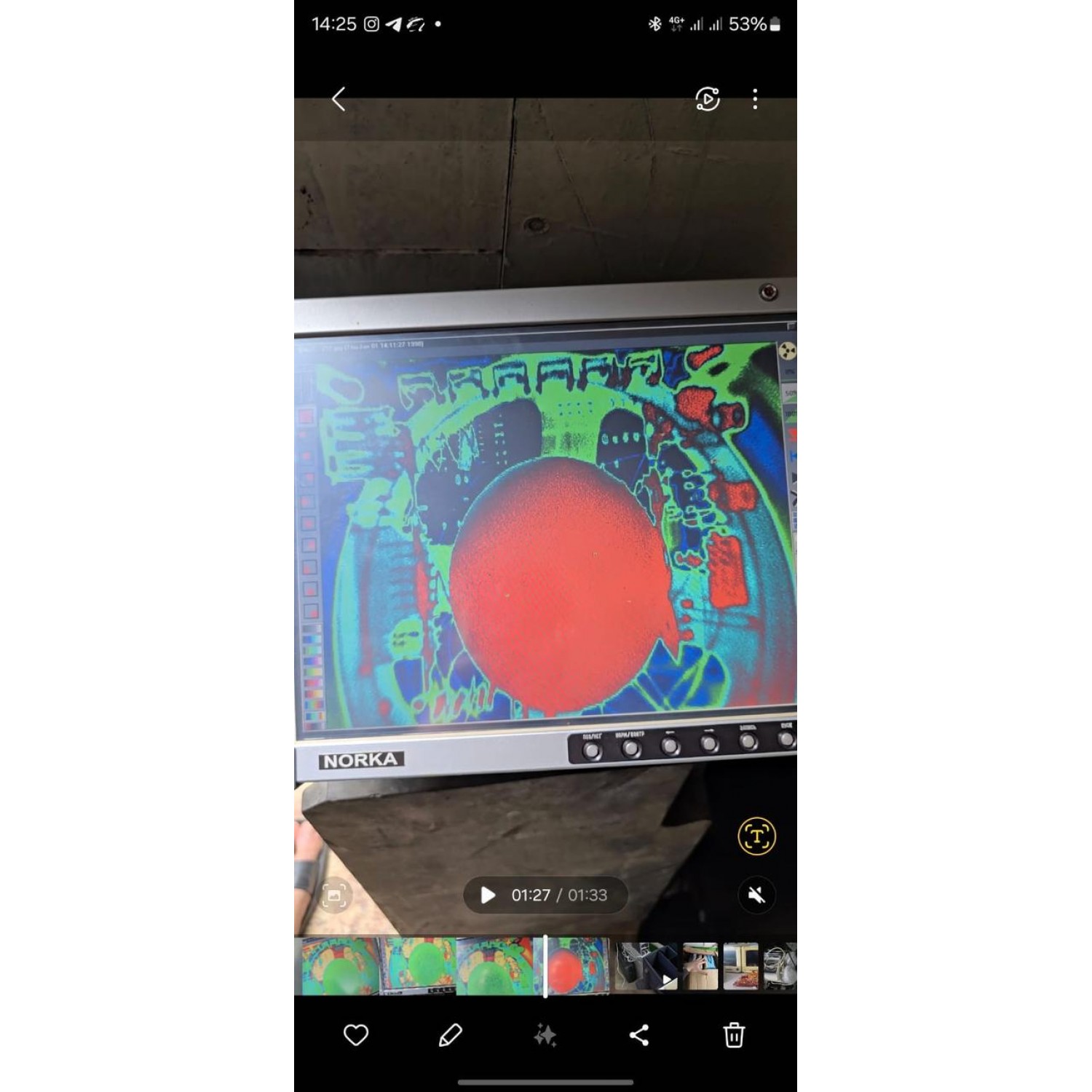

CP120 және CP160 рентген аппараттарының арқасында портативті компьютер экранындағы күдікті элементтерде табылған органикалық (мысалы, жарылғыш заттар мен есірткілер) және бейорганикалық (металдар) заттарды жарқыратып жарықтандыру үшін қос энергиямен бейнелеуді қамтамасыз ететін арнайы әзірленген, қосымша Материалды анықтау бағдарламасы бар.
