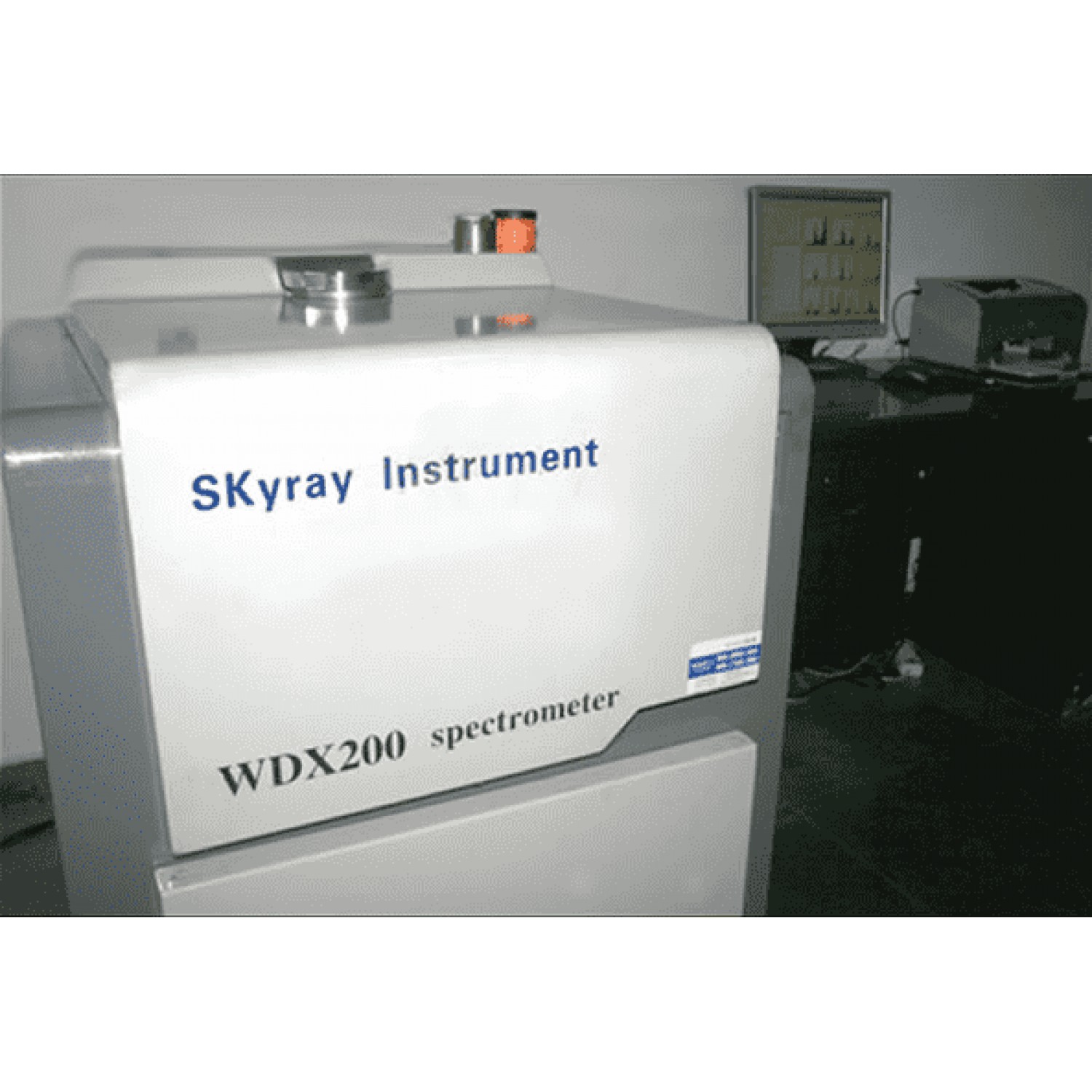

WDX200 толқын ұзындығы-дисперсиялық рентгендік флуоресцентті спектрометр

шағын көп арналы толқын ұзындығы-дисперсиялық рентгендік флуоресцентті спектрометрде 10 бекітілген жарық дифракциялық арналары бар және бір уақытта 10 элементті талдайды. Бұл 10 элемент пайдаланушы талаптарына сәйкес Na-дан U-ға дейін еркін таңдалады. Бұл құрал ірі және орта кәсіпорындар үшін сапаны бақылаудың тамаша таңдауы болып табылады және цемент, болат, ұнтақ металлургия, көмір, мұнай және каолинді талдау, қоршаған ортаны қорғау және басқа салаларда кеңінен қолданылады. WDX-200 цемент өнеркәсібінде қолдануға арналған, сапаны бақылау және элементтік талдау үшін жарамды мамандандырылған, жоғары сапалы аналитикалық құрал ретінде жасалған. Әрбір техникалық ерекшелік озық деңгейде әзірленген және заманауи халықаралық стандарттарға сәйкес келеді.

Өнімділік сипаттамалары

• Спектрометр - OPC серверлері мен OPC дерекқорларында құрастырылған DCS немесе QCX жүйелерінің талаптарын қанағаттандыруға арналған меншікті рентгендік флуоресцентті талдау жүйесі. Конфигурацияны QCS серверіне өзгертуге болады.
• Спектрлік аналитикалық әдіс іздерді анықтайды және нақты уақытта барлық спектрлерді түзетеді, сандық талдаудың қайталану мүмкіндігі мен дәлдігін айтарлықтай жақсартады. Сапалық талдаудың екі әдісі бар: эмпирикалық коэффициент әдісі және іргелі параметрлерге негізделген теориялық коэффициент әдісі. Спектрометр сапалы талдаудың дәлдігін сақтай отырып, қажетті стандартты үлгілердің санын айтарлықтай азайтатын теориялық әдісті пайдаланады.
• Аналитикалық деректерді өңдеу, сызықтық интерполяция және әртүрлі түзету матрицалары.
• Сипаттама мәндерін талдау мәндері негізінде есептеуге болады.
• Бағдарламалық құрал параметрлерді орнатуға және өзгертуге мүмкіндік береді.
• Уақытында талдау деректерін шығару және есеп беру.
• Толық өзін-өзі диагностикалау.

Техникалық сипаттамалары.

• үлгісі: WDX200.
• Температураны басқару дәлдігі. Камера: орнату мәндері 36 °C ±0,1 °C.
• X-сәуле түтігі: Varian ұсынған 400 Вт жұқа терезе бериллий рентгендік түтігі. Rh аноды (қажет болса ауыстырылады).
• Жоғары кернеу беру: 200 Вт (50 кВ 4 мА). 12 сағаттық түтік кернеуі және түтік тоғының тұрақтылығы: 0,05%-дан жақсы.
• Өлшем элементтері: Na-дан U.
-қа дейінгі 10 еркін элемент
• Детектор: Газ пропорционалды детектор плюс тығыздалған пропорционалды детектор; 1024 арналы тәуелсіз амплитудалық анализатордың 10 арнасы.
• Вакуум жүйесі: тәуелсіз сорғы станциясына техникалық қызмет көрсету оңай. Максималды вакуум деңгейі 5 Па төмен.
• Газ жүйесінің шығыны: ± 0,003 кПа дейін тұрақтылығы бар тығыздық пен шығын жылдамдығының тұрақтандырғышы.
• айнымалы ток 220 В қуат көзі: 1 КВА айнымалы ток кернеуінің тұрақтандырғышы.
• Талдау дәлдігі: <0,05%.
• Бір үлгіні сынау уақыты: (үлгіні дайындау және сорғыны эвакуациялауды қоса) <3 - 5 минут.
• Талдау бағдарламалық құралы: Екі сандық талдау әдісі бар: эмпирикалық коэффициент әдісі және теориялық коэффициент әдісі. Спектрлік анықтау әдісін қолдану арқылы сандық талдаудың қайталануы мен тұрақтылығы айтарлықтай жақсарады. Бағдарламалық қамтамасыз ету барлық өзін-өзі диагностикалау шаралары мен әдістерін жүзеге асырады. Кірістірілген RS-232 байланыс протоколы, TCP/IP протоколы (S/C қосқышына негізделген) және OPC протоколы (OPC сервері) DCS немесе QCS жүйелерімен деректер алмасуға мүмкіндік береді.

Стандартты конфигурация

• 200 ватт жоғары кернеу
• 400 Вт, бериллий терезесі бар рентгендік түтік
• Пропорционалды детекторға газ ағыны + тығыздалған пропорционалды детектор
• 1024 арналы тәуелсіз амплитудалық анализатордағы 10 арна
• Эвакуацияланған құрылым
• Газдың тығыздығы мен ағынының жылдамдығын тұрақтандырғыш
• Нақты уақыттағы көп арналы MCA талдау жүйесі
• 1КВА айнымалы ток тұрақтандырғышы

қолданбалары

рентгендік флуоресцентті спектроскопия – жылдам, дәл және бүлдірмейтін әдіс. Na-дан U-ға дейінгі элементтік талдауды және құрамдас талдауды қажет ететін кез келген қолданба электронды құрылғыларды (RoHS анықтау), зергерлік бұйымдар мен әшекейлерді талдауды, бағалы металдар мен металлургия талдауын, ойыншықтардың қауіпсіздігін (EN71-3), құрылыс материалдарын (цемент, шыны, керамика), металлургияны (болат, түсті металдар (металлдар, қорғасын) және т. химия, географиялық тау-кен, өнімді қабылдау инспекциясы, сапаны бақылау және микроэлементтерді анықтау. Макро және микро рентгендік флуоресценция талдауы жылдам және сенімді. Бұл колледждер мен ғылыми бөлімдерде кеңінен қолданылатын спектрлік аналитикалық құрал.

Тау-кен өнеркәсібі және қара металлургия
Шойын, тот баспайтын болаттар, аз легирленген болаттар, шлактар, рудалық агломераттар, ферроқорытпалар, арнайы болаттар, гальваникалық ерітінділер.

Түсті металлургия
Мыс, алюминий, қорғасын, мырыш, магний қорытпалары.

Силикат өнеркәсібі
Цемент қоспалары, клинкер, әктас, саз, шыны, кірпіш.

Электрлік және электрондық материалдар
Жартылай өткізгіштер, керамикалық материалдар, магниттік дискілер, күрделі магниттер, қуат блоктары.

Химия өнеркәсібі
Синтетикалық талшықтар, катализаторлар, бояулар, бояғыштар, фармацевтика, косметика, жуғыш заттар, басқа органикалық және бейорганикалық өнімдер.

Мұнай және көмір өнеркәсібі
Дизельдік отын, майлау майлары, полимерлер, көмір, кокс.

Ауыл шаруашылығы және тамақ өнеркәсібі
Топырақ, минералды тыңайтқыштар, өсімдік материалдары, соның ішінде мал азығы.

Қоршаған ортаны бақылау
Өнеркәсіптік сарқынды сулар, теңіз суы, өзен суы, өндірістік қалдықтар, ауаның қатты бөлшектерімен ластануы.

Қағаз және целлюлоза
Жабдық міндетті сертификаттаудан өтті және оңтайлы қауіпсіз деп танылды.

Зертханалық және өндірістік жағдайларда элементтік құрамды талдауға арналған рентгендік флуоресценциялық спектрометр (анализатор) оның функционалдығы мен тұрақты жұмысының арқасында оңтайлы шешім болып табылады. Skyray жабдығымен жабдықталған зертханалар ең аз уақыт ішінде берілген тапсырманы толығымен шешеді.
