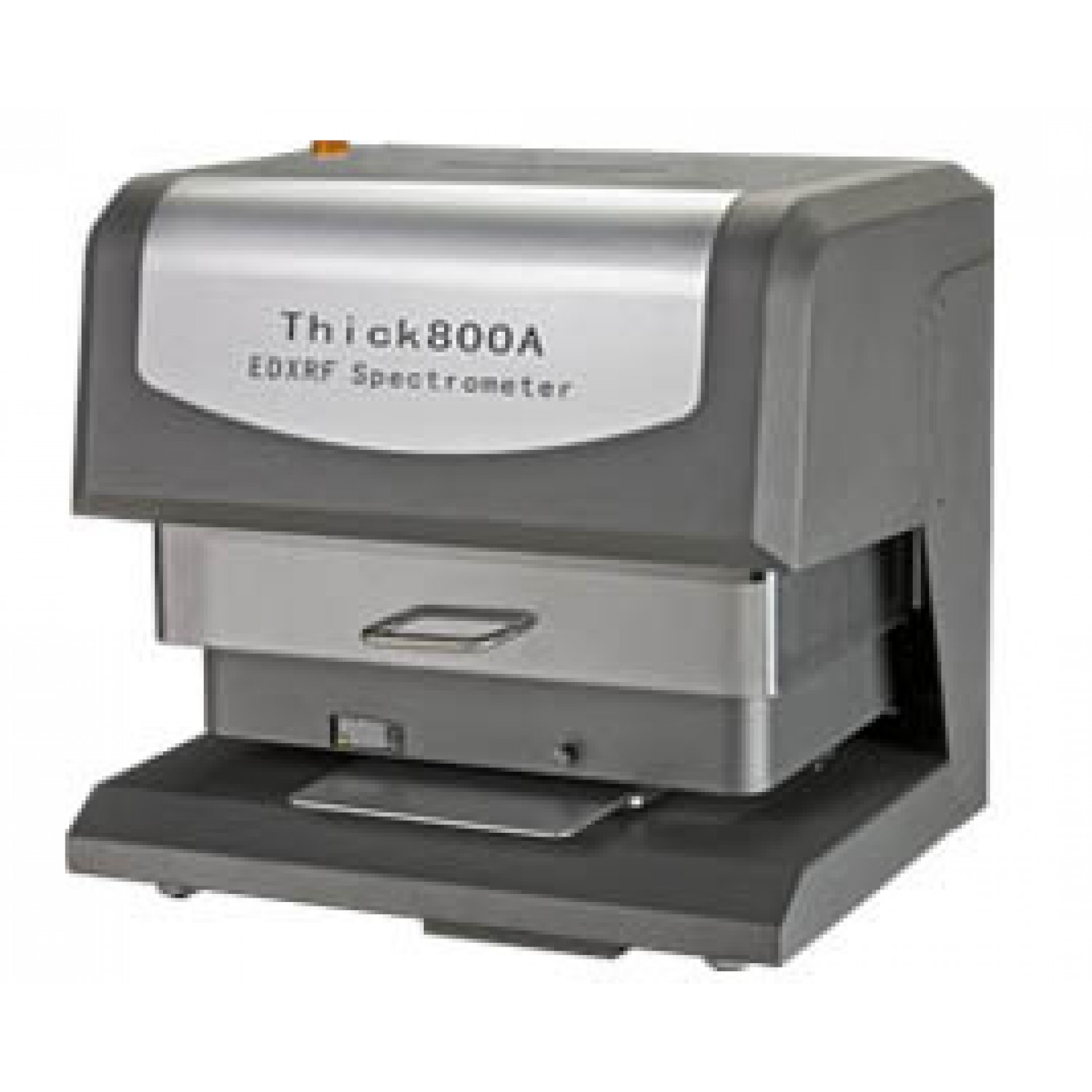

Thick800A қабат қалыңдығының анализаторы энергия дисперсиялық спектрометрі

Thick800A қабат қалыңдығының анализаторы, энергия дисперсиялық спектрометрі және

Thick800A қабат қалыңдығының анализаторы, энергия дисперсиялық спектрометрі және анализаторы Skyray компаниясының жабын қалыңдығын өлшеудегі мол тәжірибесін пайдаланады және көп нүктелі тестілеуге, құралды басқаруға және мобильді платформаға мүмкіндік беретін интеллектуалды автоматтандырылған бағдарламалық құралды ұсынады. Арнайы бағдарламалық қамтамасыз етумен жабдықталған бұл қуатты құрал электроплантацияда, зергерлік бұйымдар жасауда, электроникада және электротехникада кеңінен қолданылады.



Өнімділік сипаттамалары

• Жоғарғы оптикалық схема
• Объектілер жоғары және төмен жылжи алады
• Жоғары дәлдіктегі платформа қозғалыстары
• Жіңішке коллиматор
• Жоғары ажыратымдылықтағы детектор
• Visual CCD камерасы оны мүмкіндігінше анық етіп, жұмысты жеңілдетеді
• Биіктікті автоматты реттеу
• Автоматты іздеу нүктелері
• Басқару нүктелері тінтуірмен белгіленген
• X сәулелерінен қорғау және экрандау оператор жұмысын толығымен қауіпсіз етеді
• LҮлкен дизайн камера

Техникалық сипаттамалар

• Модель: қалың 800A
• Аналитикалық ауқым: S мен U
дейін
• 24 элементке дейін немесе 5 қабатты жабын қалыңдығын бір уақытта талдау
• Анықтау шегі: 2 бет/мин, аналитикалық мазмұн: 2 бет/мин – 99,9%
• Қаптау қалыңдығы: ең аз 0,005um, орташа 20um (әр түрлі материалдарға байланысты)
• Микроколлиматор (ең аз диаметрі: 0,1мм), сынақ нүктесі (0,2мм ішінде)
• Қозғалатын платформаның жоғары орналасу дәлдігі (орналасу дәлдігі: 0,005 мм-ден аз)
• Қосымша талдау және сәйкестендіру үлгілері
• Тәуелсіз матрицалық әсерді түзету үлгілері
• Бірнеше талдаудың қайталану мүмкіндігі 0,05um жетеді (сыртқы Au қабаты 1мкм-ден аз)
• Ұзақ мерзімді қайталану кезеңі: 0,1um (сыртқы Au қабаты 1 мкм-ден аз)
• Температура диапазоны: 15-30 °C
• қуат: AC220V ±5V, AC
• Өлшемі: 576 x 495 x 545 мм
• Салмағы: 90 кг

Стандартты конфигурация

• Ашық үлгі камерасы
• 2-D сатысы жоғары дәлдіктегі қозғалыспен; Жүйе 3 өлшемді қозғалысты
жүзеге асыру үшін үлгіні Z осі бойымен жоғары және төмен жылжыта алады.
• Лазер позициясы
• Plexiglass қорғанысы
• Si-Pin кремний детекторы
• Сигналдарды анықтау электроникасы
• Жоғары вольтты қоректендіру блогы
• X-сәулелік түтік
• Биіктік сенсорлары
• Қорғау сенсоры

Қолданба өрісі

Алтын, платина, күміс, басқа бағалы металдар және әртүрлі зергерлік бұйымдар үшін шөгінділердің құрамы мен қалыңдығын талдау. Металл жабынының қалыңдығын және қолданылатын гальваникалық жабындар мен шөгінділердің мазмұнын анықтайды. Негізінен асыл металдарды талдау және зергерлік бұйымдарды өңдеу өнеркәсібінде қолданылады; банк ісі, зергерлік бұйымдарды сату және гальваника өнеркәсібі.
