Зерттеу қолданбаларының кең ауқымы мен микроконды сапаны бақылауға арналған жоғары ажыратымдылықтағы аналитикалық сканерлеуші электронды микроскоп.

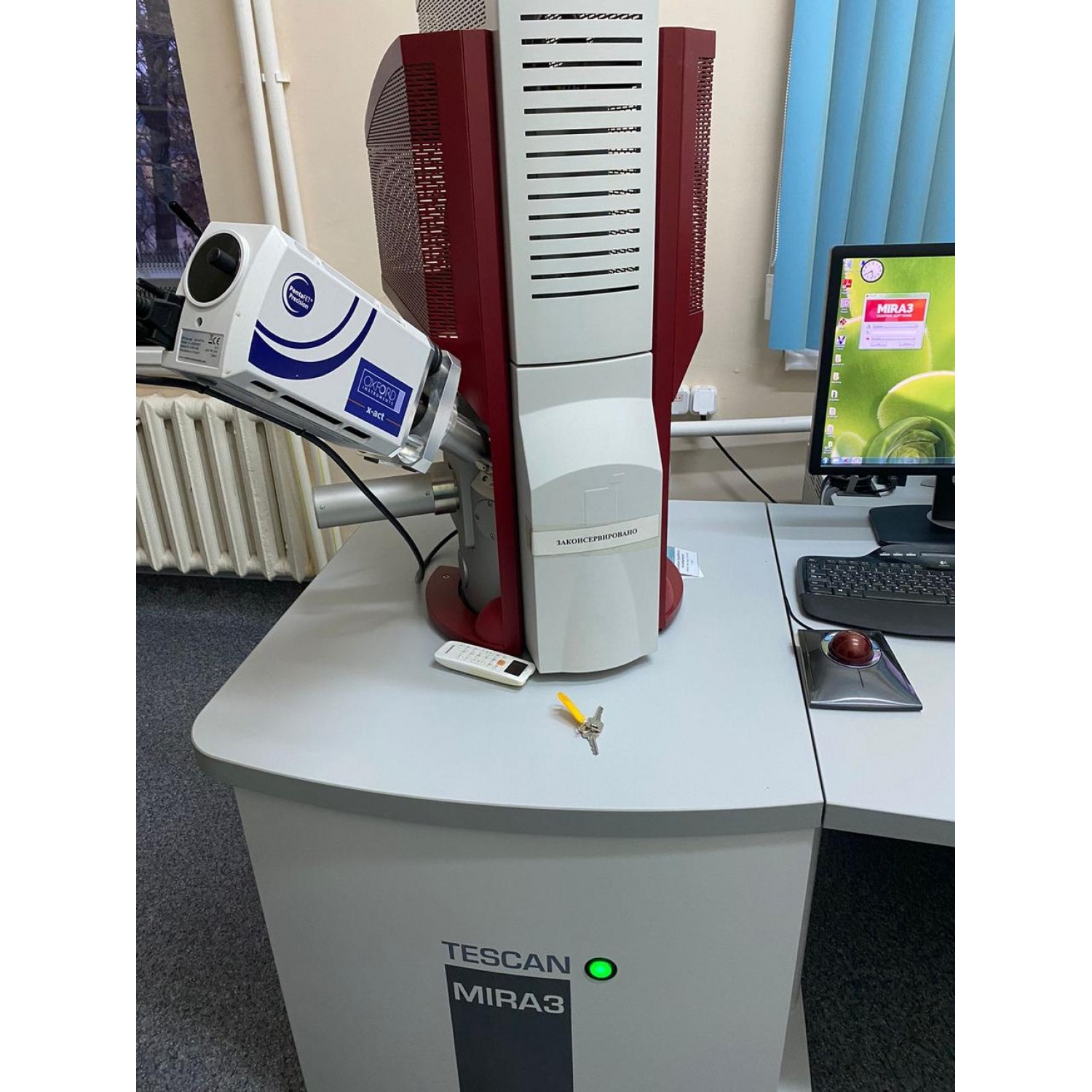

TESCAN MIRA – TESCAN Essence® бағдарламалық құралының бір терезесінде нақты уақытта SEM кескінін және элементтік композицияны талдауға мүмкіндік беретін Шоттки катоды бар төртінші буын сканерлеуші электрондық микроскоп (SEM). Бұл үлгі бетінің морфологиясы мен оның жергілікті элементтік құрамы бойынша деректерді алуды айтарлықтай жеңілдетеді, бұл TESCAN MIRA SEM-ді материалдар мен өнімдердің сапасын күнделікті бақылауға, ақауларды талдауға және әртүрлі зертханалық зерттеулерге арналған тиімді аналитикалық шешімге айналдырады.
Жақсартылған TESCAN MIRA электронды микроскоп бағанасы жоғары үлкейтетін бейнелеу режимінен саңылауларды механикалық түрде өзгертпей немесе бағандағы кез келген элементтерді реттеместен үлгілердің элементтік құрамын талдауға лезде өтуге мүмкіндік беретін жетілдірілген электроникамен басқарылады. Бір рет басу микроскоптың барлық параметр параметрлерін сақтайтын алдын ала орнатулар арасында ауысады.
TESCAN MIRA микроскоп үлгілері камераның өлшеміне және төмен вакуум режиміндегі қысым диапазонына байланысты MIRA LMS, MIRA LMU, MIRA GMS, MIRA GMU деп аталады (толығырақ мәліметтер «Техникалық сипаттамалар» қойындысында).
Негізгі артықшылықтары
Алдын ала орнатылған сканерлеу режимдері (мысалы, жоғары үлкейтілген SEM кескіні және элементтік композиция талдауы) арасында қосымша түзетулерсіз біркелкі өтуге Tescan компаниясының патенттелген In-Flight Beam Tracing™ технологиясын (нақты уақытта сәуленің өнімділігі мен параметрлерін бақылау және оңтайландыру технологиясы) енгізу арқасында қол жеткізілді.
Wide Field Optics™ электронды оптикасының бірегей дизайнының арқасында 2 есе үлкейту кезінде үлгіні оңай және дәл шарлау Қосымша оптикалық навигациялық камераны қажет етпестен.
Пайдаланушы тәжірибесіне қарамастан оңай жұмыс істеуге арналған интуитивті және модульдік Essence™ бағдарламалық құралы.
Үлгі кезеңінің қозғалысы камерада орнатылған детекторлар үшін қауіпсіз, оған Essence™ 3D Collision моделі кіретін үлгі камерасының 3D үлгісі кепілдік береді.
SingleVac™ режимі электронды сәулеге сезімтал және нашар өткізгіш үлгілерді зерттеуге арналған стандартты опция ретінде.
Вакуумдық буфер опциясы алдыңғы вакуумдық сорғы жұмысы кезінде акустикалық шуды азайтуға, сондай-ақ жоғары ажыратымдылықты бейнелеу кезінде алдыңғы вакуумдық сорғыдан келетін дірілді азайтуға арналған.
Детекторлардың кең ауқымымен жабдықталуы мүмкін модульдік аналитикалық платформа (мысалы, катодолюминесценция (CL) детекторы, сумен салқындатылатын BSE детекторы, Раман спектрометрі).
Қосымша бағандағы қайталама электрон (SE) және кері шашыраған электрон (BSE) детекторлары, сондай-ақ төмен жеделдету жылдамдығында кескін сапасын жақсартуға арналған сәуленің баяулау технологиясы (BDT) қолжетімді. кернеулер.
MIRA қосымша конденсатор линзасымен жабдықталған, ол электронды сәуленің диаметрін азайтады және жоғары электронды сәуле токтарында ажыратымдылықты жақсартады. In-Flight Beam Tracing™ технологиясы оператор көрсеткендей электронды сәуле тоғын орнататын аралық IML объективін пайдаланады. Бұл технология әсіресе жоғары сәулелік токтарды (EDS, EBSD, WDS) қажет ететін аналитикалық қолданбалар үшін, сондай-ақ қайталанатын әдістерді қолдану арқылы орындалуы қажет тәжірибелер мен күнделікті зерттеулер үшін пайдалы.
Wide Field Optics™ режимі қызықтыратын аймаққа дәл шарлауды қамтамасыз етеді және операторға бүкіл үлгі карусельінің нақты уақыт режимінде шолуын қамтамасыз етеді. Wide Field Optics™ фотонавигацияны пайдаланбай бұрын-соңды болмаған фокус тереңдігін және көру өрісін қамтамасыз етеді. Үлгілердің беткі топографиясын қараумен қатар, бұл режим олардың бүкіл беті бойынша интуитивті навигацияға мүмкіндік береді. Үлгілердің карусельін көру үшін нақты уақыттағы SEM терезесінде 2 есе үлкейту арқылы бақылауды бастаңыз, содан кейін оптикалық навигациялық камераны пайдаланбай үлкейтуді үздіксіз арттыру арқылы қызығушылық аймақтарына өтіңіз. Үлгінің нақты уақыттағы SEM көрінісі алдын ала еңкейту ұстағыштарымен үйлесімді және қиғаш үлгілерде де шарлауға мүмкіндік беретін еңкейту бұрышын түзетуді қолдайды, бұл, мысалы, EBSD детекторымен жұмыс істегенде пайдалы.
TESCAN MIRA микроскопы жылдам іздеу функциясы, алдын ала орнатулар және кері қайтару сияқты аналитикалық жұмыс процесін жылдамдату үшін құралдардың кең ауқымын ұсынатын көп пайдаланушы TESCAN Essence™ бағдарламалық құралы арқылы басқарылады. TESCAN Essence™ бағдарламалық құралы Пайдаланушыға жұмыс процесін тәжірибе деңгейіне және/немесе арнайы талаптарға бейімдеуге мүмкіндік береді. Сонымен қатар, Essence® Collision Model 3D виртуалды моделі камераның ішкі көрінісін дәл көрсетеді және үлгі сатысы мен ішінде орнатылған жабдықтың өлшемдерін, орнын және қозғалысын нақты уақытта көрсетеді. Essence® соқтығыс үлгісі әрбір нақты бейнелеу немесе талдау процедурасы үшін микроскоп камерасының құрамдас бөліктеріне қатысты күтілетін кезең қозғалыстарының қауіптілігін немесе қауіпсіздігін болжайды, бұл үлгілер мен камерада орнатылған кез келген детекторлар арасындағы соқтығысудың іс жүзінде мүмкін еместігін қамтамасыз етеді. 3D виртуалды соқтығысу үлгісі сонымен қатар қыздыру кезеңдері немесе жердегі кернеу/қысу кезеңдері сияқты үшінші тарап құрылғыларын қамтиды.
TESCAN MIRA камераға нақты аналитикалық қажеттіліктерді шешу үшін детекторлардың кең ауқымын орналастыруға мүмкіндік беретін модульдік архитектураны ұсынады. Бұған қоса, қосымша біріктірілген қайталама және кері шашыраңқы электронды детекторлар, сондай-ақ сәулені баяулату технологиясы ағымдағы және болашақ субмикронды зерттеу мәселелерін шешу үшін MIRA мүмкіндіктерін кеңейтеді.
Электрондық бағандағы біріктірілген қайталама және кері шашыраған электронды детекторлар камера ішіндегі екінші реттік және кері шашыраған электронды детекторлармен бірге әртүрлі контрастпен бір уақытта жұмыс істейтін төрт бейнелеу арнасын қамтамасыз етеді. Сәулені баяулату технологиясы (BDT) төмен жеделдету кернеулерінде ажыратымдылықты арттыру арқылы осы контраст режимдерін жақсартады.
TESCAN MIRA стандартты SingleVac™ режимімен жеткізіледі. SingleVac™ режимі Өткізбейтін үлгілерді өткізгіш қабатпен қаптамастан зерттеуге мүмкіндік беру үшін камераның ішіндегі зауытта орнатылған бекітілген қысым мәнін шығарады, бұл кезде кескіндер BSE детекторы арқылы жазылады. SingleVac™ режимін қосымша UniVac™ режимімен толықтыруға болады. Жоғары зарядталған, газдалған немесе электронды сәулеге сезімтал үлгілерді қайталама және кері шашыраған электронды бейнелеу үшін камера қысымын (500 Па дейін) үздіксіз реттеу үшін.
Жоғарыда аталған мүмкіндіктер TESCAN MIRA-ны шын мәнінде әмбебап және икемді құралға айналдырады, ол сапаны бақылау мәселелерін барынша жан-жақты және тиімді шешуге және өндірістік және ғылыми зертханалардағы субмикрондық кеңістіктегі әртүрлі материалдарды сипаттауға өте ыңғайлы.
TESCAN MIRA аналитикалық SEM электронды баған
Электрондық көзі: Шоттки өрісінің эмиссиялық катоды
Үлгіге түскен электронды сәуленің энергия диапазоны: 200 эВ-тен 30 кВ-қа дейін (BDT сәулесін баяулату опциясы бар 50 эВ-тен*)
Электромагниттік линза сәулелік токты өзгерту үшін апертураны өзгерткіш ретінде пайдаланылады
Сәулелі ток: үздіксіз реттеумен 2 пА-дан 400 нА-ға дейін
Максималды көру өрісі: WD = 10 мм кезінде 8 мм-ден астам, WD
максимумында 50 мм-ден көп
Электрон бағанының рұқсаты
Жоғары вакуум режимі
1,2 нм 30 кВ, SE детектор
1 кВ кезінде 3,5 нм, In-beam SE детекторы *
1 кВ кезінде 1,8 нм, BDT сәулесінің баяулау опциясы *
Төмен вакуум режимі (* қосымша)
30 кВ кезінде 2,0 нм, BSE детекторы *
1,5 нм кезінде 30 кВ, LVSTD детекторы *
Вакуумдық камера
LM белгісі бар камера (* қосымша)
Ішкі диаметрі: 230 мм
Порттар саны: 12+ (порттардың санын тұтынушы қажеттіліктеріне сай өзгертуге болады)
Инфрақызыл шолу камерасы
Екінші инфрақызыл шолу камерасы *
Кері тартуды/ұзартуды қажет ететін қолмен немесе моторлы камералық детекторлар
LM камерасындағы кезең
Compucentric, 5 осьте моторландырылған
X және Y осьтері бойынша сатылы қозғалыс ауқымы: 80 (X) × 60 (Y) mm
Z осі бойымен сатылы қозғалыс ауқымы: 50 мм
Компуцентрлік көлбеу диапазоны: -80° пен +80° дейін
Компуцентрлік айналу: үздіксіз 360°
Үлгінің максималды биіктігі: 54 мм (кезеңді айналдыру опциясынсыз 81 мм)
Үлгінің ең үлкен өлшемдері: 145 (X) × 145 (Y) мм
Үлгінің максималды салмағы: 500 грамм (X, Y, Z, R, көлбеу)
Кезеңді айналдырусыз және еңкейту опцияларынсыз үлгінің максималды салмағы: 1000 грамм (X, Y, Z)
GM деп белгіленген камера (* – міндетті емес)
Ішкі ені: 340 мм
Ішкі тереңдігі: 315 мм
Порттардың саны 20+ (порттардың санын тұтынушы қажеттіліктеріне сай өзгертуге болады)
6" және 8" пластиналар үшін ішкі камераның көлемін ұлғайту опциясы *
6", 8" және 12" пластиналар үшін ішкі камераның көлемін ұлғайту опциясы Вафельдер (үлгінің кеңейтілген сатысы бар) *
Параллель Раман микроскопын/спектрометрін (RISE™) орналастыру үшін камераның көлемін ұлғайту опциясы *
Инфрақызыл көрініс камерасы
Екінші инфрақызыл көрініс камерасы *
Кері тартуды/ұзартуды қажет ететін моторлы камералық детекторлар
GM камерасындағы кезең (* – (қосымша)
Compucentric, 5 осьте моторландырылған
X және Y осьтері бойынша сатылы қозғалыс ауқымы: 130 мм
Z осі бойымен сатылы қозғалыс ауқымы: 100 мм
Компуцентрлік көлбеу диапазоны: -60° пен +90° дейін
Компуцентрлік айналу: үздіксіз 360°
Үлгінің максималды биіктігі: 106 мм (кезеңді айналдыру опциясынсыз 147 мм)
Үлгінің ең үлкен өлшемдері: 335 (X) × 310 (Y) мм
Үлгінің максималды салмағы: 1000 грамм (X, Y, Z, R, көлбеу)
Кезеңді айналдырусыз және еңкейту опцияларынсыз үлгінің максималды салмағы: 8000 грамм (X, Y, Z)
Қозғалыс үлгісі кезеңінің кеңейтілген диапазоны *
Ескертпе: Қозғалыс ауқымы үлгі биіктігіне және камерада орнатылған детекторлар мен керек-жарақтардың конфигурациясына байланысты.
Үлгі камерасының вакуумы (* – міндетті емес)
HighVac™ жоғары вакуум режимі: 10-3 Pa
SingleVac™ төмен вакуум режимі: 30±10 Pa *a (MIRA LMS және MIRA GMS-те бар)
UniVac™ төмен вакуум режимі: 1 – 700 Па * (MIRA LMU және MIRA GMU-да бар)
сорғы түрлері: барлық сорғылар майсыз
Шлюз (қолмен немесе моторлы) *
Дезактиватор *
*a) SingleVac режиміндегі қысым мәні™ Бекітілген және зауытта орнатылған 30 Pa
Детекторлар мен анализаторлар (* – қосымша)
Сенсорлық сенсор функциясы бар жұтылатын ток өлшегіш
Камерадағы Эверхарт-Торнли екіншілік электронды детектор (SE)
Бағандағы екінші электронды детектор (In-beam SE) *
Бағандағы кері шашыраңқы электронды детектор, сонымен қатар төмен бастапқы сәулелік энергияға сезімтал (LE In-Beam BSE) *
LТөмен вакуумдық сцинтилляциялық екіншілік электронды детектор (LVSTD)*
Шығарылатын кері шашыраңқы сцинтилляциялық электронды детектор (R-BSE) *
Шығарылатын кері шашыраңқы сцинтилляциялық электронды детектор, сонымен қатар төменгі сәулелік энергия аймағында (LE-BSE) сезімтал *
4-сегментті тартылатын жартылай өткізгіш кері шашыраған электрон детекторы, сонымен қатар төменгі сәулелік энергия аймағында сезімтал (LE 4Q BSE) *
Сумен салқындатылатын тартылатын кері шашыраңқы сцинтилляциялық электронды детектор, <800°C жоғары температураға төзімді *
BSE және катодолюминесценция сәулеленуін (Al-BSE) бір уақытта анықтауға арналған, тартылатын Al-жабынды сцинтилляциялық кері шашыраңқы электронды детектор *
Тартылатын тасымалданатын электронды детектор (R-STEM), Brightfield (BF), Darkfield (DF) және жоғары бұрышты шашыраңқы электрондарды (HADF) бейнелеу, 8 торлы ұстағыш *
EDS – Энергиялық дисперсиялық спектрометр (біріктірілген үшінші тарап өнімі) *
EBSD – Электрондық кері шашырау дифракциясын талдау (біріктірілген үшінші тарап өнімі) *
WDS – Толқын ұзындығы-дисперсиялық спектрометр (басқа өндірушінің біріктірілген өнімі) *
Конфокальды Раман спектрометрі (RISE™) *
Essence™ EDS* (* қосымша)
Толық интеграцияланған энергия-дисперсиялық спектрометрді (EDS) пайдалану арқылы Essence™ бағдарламалық құралындағы SEM тірі сканерлеу терезесінде нақты уақытта қол жетімді элементтік композиция талдауы.
Қолмен қайтару/кеңейту*
Деректерді алу режимдері: аумақтан спектр, спектрлерден серпінді (нүкте және идентификатор), элементтік карталау және профильдеу
30 мм EDS детекторының кристалының өлшемі2
Кремний нитриді EDS детекторының терезесі Si3N4
Mn Kα сызығындағы 129 эВ спектрлік ажыратымдылығы
Импульсті өңдеу параметрлерінің саны: 3
Енгізудің максималды жылдамдығы: 1 000 000 cps дейін
Шығаруды есептеудің максималды жылдамдығы: 300 000 cps дейін
Сандық талдау: ZAF түзетуімен стандартсыз
Есептерді жүктеп алу
сканерлеу жүйесі
Тұру уақыты: 20 нс – пиксельге 10 мс, қадаммен немесе үздіксіз реттеледі
Сканерлеу опциялары: толық кадр, таңдалған аумақ, сызық пен нүктені сканерлеу
Сканерлеу аймағының жылжуы және айналуы, үлгі бетінің қисаюын түзету
Lсызық немесе кадрдың жинақталуы
Динамикалық фокус
Drift-түзетілген кадр жинақтауы (DCFA)
Кескінді алу (* – міндетті емес)
Кадрдың максималды өлшемі: 16k x 16k пиксель
Писпектілері: 1:1, 4:3 және 2:1
Сурет тігу, шектеусіз панорамалық өлшем (Image Snapper бағдарламалық модулін қажет етеді) *
Бірнеше анықтау арналарынан сигналдардың бір уақытта жинақталуы (8 арнаға дейін)
Кескінді бояу және көп арналы сигналдарды араластыру
Бірнеше кескін пішімдері, соның ішінде TIFF, PNG, BMP, JPEG және GIF
Сұр реңк тереңдігі (динамикалық диапазон): 8 немесе 16 бит
Өнімді үздіксіз жетілдіруге байланысты TESCAN жоғарыдағы сипаттамаларды өзгерту құқығын өзіне қалдырады.
