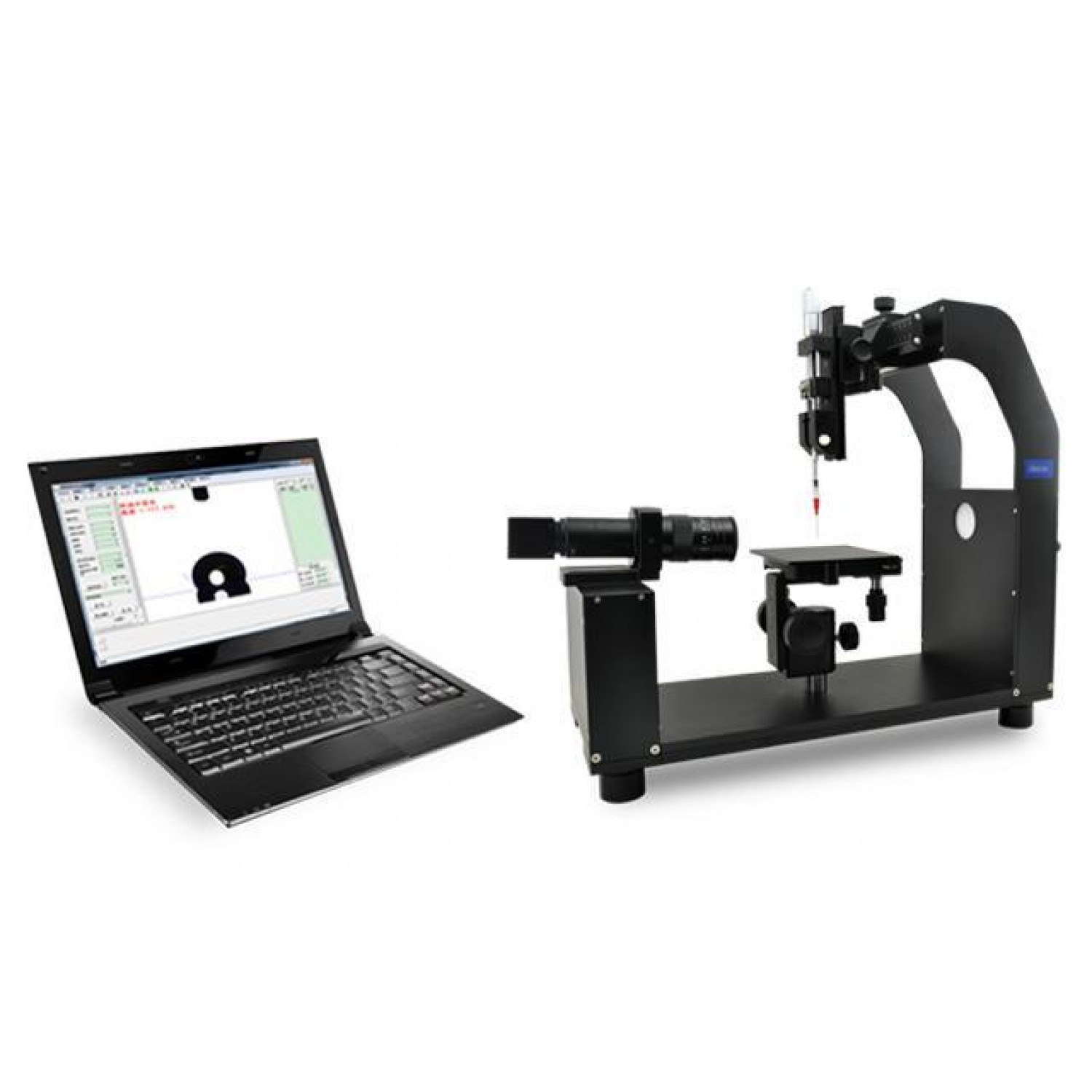

Жанасу бұрыштарын өлшеуге арналған жабдық

Байланыс бұрышын өлшейтін жабдықты сынау стандарты

SY / T5153-2007 ， ASTM D 724, ASTM D5946-2004 ， ISO15989

спецификация

Түйісу бұрышын өлшеу диапазоны: 0-180 градус

Байланыс бұрышын өлшеу дәлдігі: 0,10

Түйісу бұрышын сынау әдісі: Дөңес және ойыс беттердің динамикалық контактінің кеңеюі мен қысылу бұрышын өлшеуге арналған орындық түсіру әдісі

Байланыс бұрышын талдау әдістері: Тангенс әдісі, қайта ұйымдастыру/2 әдісі, шеңбер әдісі, базалық шеңбер әдісі.

Кеңейту әдістері (Жартылай контурлық тангенс әдісі, толық контурлық тангенс әдісі, сақина әдісі, эллипс әдісі, Ян-Лапула әдісі, қисық сызықты өлшеу әдісі, қисық сызғыш әдісі және т.б.)

Байланыс бұрышы кескінін өңдеу: қолмен өңдеу және автоматты өңдеу

Тамшылау әдісімен беттік керілуді анықтау (автоматты өлшеу, қолмен өлшеу)

Егер Америка Құрама Штаттарында арнайы автоматты бүрку жүйесі жұмыс істеп тұрса: 0-100L (компьютер (басқару)

Инъекция дәлдігі: 0,1

Адгезия жұмысын және сұйықтықтың таралу коэффициентін анықтаңыз

Үздіксіз айнымалы үлкейтуі 0,75-4,5x (айнымалы үлкейту, Hakko шығарған) бар дәлдік микроскоп

Digital CCD камера

Бейне/ойнату

Лездік скриншот, белгіленген уақыт аралығына сәйкес скриншот

Кез келген бейне парағын экспорттау

Үстел үсті өлшемі: 200мм x 125мм

Үстел қозғалысы: жоғары және төмен 50 мм, сол және оң 50 мм, алдыңғы және артқы 30 мм

Кесте масштабы жоғары және төмен: 30мм

Үстелдің бекітілген қозғалысы: 150мм дейін және кейін

Үлгі алушының қолмен қозғалысы: жоғары және төмен 80 мм немесе шамамен 80 мм

Микроскоптың қозғалысы: Алдыңғы және артқы 80мм

Precision қолмен кестені жүктеу жүйесі 3d

Үлгі өлшемі: 100мм (ені) 80мм (қалың) x ~

Құрал өлшемдері: 300 мм (ені) x 500 мм (ұзындығы) x 430 мм (биіктігі)
